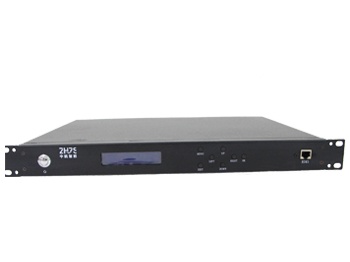

高清接收机
行业应用：指挥车
l 高速数字处理视频解码、1080P高质量视频画面；
l 支持同频或异频组网；
l 频率、带宽可在面板上直接调整；
l 具有空间双集接收能力；
l TDD-FDD-OFDMA工作模式；
l 无线信道采用AES128位加密；
l 接入鉴权，防止非法接入；
l 开机即可使用，搭建快速，操作简单；
l 高度集成，小型化、便携化设计；
l 标准化机架式、带有液晶显示屏 ；
l 可实现语音综合调度功能，可解决不同体制通信系统（集群、常规、短波、有线、GSM）的用户相互通信的问题；
l 跳频技术干扰影响小；
| 技术项目 | 技术参数 | |
| 无线特性 |
工作频段 | 50 ~ 860MHZ，频率可调 |
| 工作带宽 | 2/4/5/6/7/8MHz可选择（上行和下行带宽独立设置） | |
| 双工方式 | TDD-FDD-OFDMA | |
| 运行状态 | 发射开启/接收开启,发射关闭/接收开启，可选 | |
| 调制方式 | QPSK、16QAM、64QAM自适应 | |
| 发射功率 | 5-10W 可调 | |
| 信道传输延迟 | 30~50ms | |
| 设备功耗 | 15W动态 | |
| 移动速度 | 支持300km/h高速移动下可正常通信 | |
网络特性 |
网络协议 | 标准TCP/IP双向透明传输 |
| 网络协议 | 速率可配置/支持最大 40Mbps | |
安全 |
无线安全 |
私有协议,避免非法接收信号;基站之间相互鉴权 |
| 支持WEP 64/128位加密、WPA加密、WPA2加密 | ||
网络安全 |
支持MAC地址过滤、TCP/IP双向透明传输 | |
| 支持基于协议、IP地址、协议端口的过滤 | ||
| 硬件特性 |
语音接口 | RJ45 |
| 射频接口 | NJ NK | |
| 电源接口 | AC220V-DC12-24V | |
| 数据接口 | RJ45 | |
| 视频接口 | HDMI SDI 两路CVBS | |
| 外观尺寸 | 430mm×360mm×44.4mm（L*W*H） | |
| 设备重量 | 1.5KG | |
| 环境要求 | 工作温度/工作湿度 | -30℃～70℃/≤95%(非凝固) |
| 三防性能 | 防尘防水等级 | IP66，防水/防尘/防振 |
其它特性
|
视频压缩标准 | H.264、H.265 |
| 图像清晰度 | 576i 480i PAL / NTSC /1080i/ 1080P | |
| 视频速率 | 25-30帧/S | |
| 双向语音 | I群呼、单呼 | |
| 传输距离 | 10-50公里 | |
| 保护间隔 | 1 / 4，1 / 8，1 / 16，1 / 32 | |
| 代码速率 | 1 / 2，2 / 3，3 / 4，5 / 6，7 / 8 | |
| 前面板提供指示灯 | 状态TX/RX | |
| 音频输出 | 立体声L / R通道 | |
| 4G公网传输 | 全网通流量卡 4G全网通转发 | |
| 视频显示 | 单画面/多画面自由切换 | |
| 接收灵敏度 | -110dBm | |
| 备注：以上参数仅供参考，公司产品持续改进，具体要求请与相关业务人员联系！ | ||
 |
名称 | 天线 |
| 型号 | TQJ | |
| 参数
|
带宽：40MHz | |
| 增益：7dbI | ||
| 驻波比：≤2 | ||
| 阻抗：50Ω | ||
| 极化方式：垂直 | ||
| 最大功率：100W | ||
| 备注 | 支持350km/h高速移动下可正常通信 |
