产品介绍

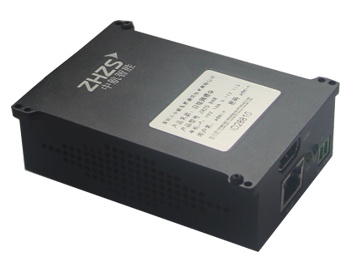

无人机图像发射模块：高清1080P输入,无延时，体积行业最小90mm*60mm*25mm 重量70克，稳定可靠
行业应用广：无人机图像传输，机器人图像传输
l 采用模块化、标准 三防、低功耗设计；
l 功率稳定、动态功率可调；
l 支持IP数据非视距透明传办输；
l 无线信道采用AES128位加密；
l 高清1080*1920，扩展支持4K高清图像
l 体积行业最小90mm*60mm*25mm 重量70克
l 跳频技术干扰影响小
| 技术项目 | 技术参数 | |
| 无线特性 |
工作频率 | 工作频段：300M-900MHZ |
| 工作带宽 | 2/4/8/16MHz可选择 | |
| 双工方式 | TDD | |
| 运行状态 | 发射/接收 | |
| 发射功率 | QPSK、16QAM、64QAM自适应 | |
| 发射功率 | 0.5瓦、1瓦 可调 | |
| 信道传输延迟 | 30~50ms | |
| 设备功耗 | 15W动态 | |
| 移动速度 | 支持300km/h高速移动下可正常通信 | |
网络特性 |
网络协议 | 标准TCP/IP双向透明传输 |
| 网络协议 | 速率可配置/支持最大 40Mbps | |
安全 |
无线安全 |
私有协议,避免非法接收信号;基站之间相互鉴权 |
| 支持WEP 64/128位加密、WPA加密、WPA2加密 | ||
网络安全 |
支持MAC地址过滤、TCP/IP双向透明传输 | |
| 支持基于协议、IP地址、协议端口的过滤 | ||
| 硬件特性 |
数据接口 | RJ45、RS232 |
| 射频接口 | NJ NK | |
| 电源接口 | AC220V-DC12-24V | |
| 数据接口 | RJ45 | |
| 视频接口 | HDMI SDI | |
| 外观尺寸 | 90 *60 * 25mm（L*W*H） | |
| 设备重量 | 70克 | |
| 环境要求 | 工作温度/工作湿度 | -30℃～70℃/≤95%(非凝固) |
| 三防性能 | 防尘防水等级 | IP66，防水/防尘/防振 |
其它特性
|
视频压缩标准 | H.264、H.265 |
| 图像清晰度 | 576i 480i PAL / NTSC /1080i/ 1080P | |
| 端到端延时 | 60ms | |
| 传输距离 | 10-50公里 | |
| 保护间隔 | 1 / 4，1 / 8，1 / 16，1 / 32 | |
| 代码速率 | 1 / 2，2 / 3，3 / 4，5 / 6，7 / 8 | |
| 前面板提供指示灯 | 状态TX/RX | |
| 电池 | ||
| 备注：以上参数仅供参考，公司产品持续改进，具体要求请与相关业务人员联系！ | ||
