产品介绍

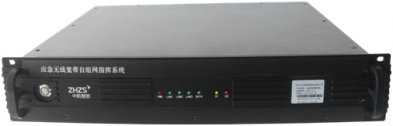

型号:ZHZS600B-10W
l 工作频率:300MHZ-1500MHZ;
l 技术体制:OFDMA+TDMA;
l 频率带宽:5M/10M/15M/20MHZ可选,10MHz频谱带宽下最大吞吐率≥60Mbps;
l 通信距离:5-50KM,在速率不小于4Mbps的情况下,通视条件下传输距离不小于30Km,非开阔地域不小于5Km;
l 抗干扰特性:频率动态可调,工作频段软件可调,能够自动测量频段内电磁环境并动态调整工作频点,以便于抵抗干扰;
l 网络延时:整体网络建立时间1~3min,单跳时延小于10ms;;
l 组网中继能力:支持6跳以上进行组网,且在6跳下传输速率不低于4Mbps的数据量;
l 网络接口:设备支持千兆以太网口、WiFi等外围接口,支持内置4G数据模块,支持有线无线等多种组网方式; ;
l 视频接口:可传输语音、图像、数据,视频输入支持HDMI、HD-SDI、CVBS、VGA等,;
l 视频编解码:支持分辨率:4K/1080P/720P ;
行业应用广:无人机中继图像传输,机器人图像传输。
l 无中心组网:节点地位对等,即可作为终端节点、中继节点或中心节点;
l 任意结构组网:节点自动识别选择带宽数据最优路由;
l 安全保密性:通过工作频点、载波带宽、扰码等层层加密,支持AES128/256;
l 抗干扰、抗毁:采用COFDM、MIMO、ARQ等技术,提高数据带宽与抗干扰性能;
l 多节点灵活组网:根据信道质量、速率、误码等指标,自动计算链路路由,灵活组网;
l 全IP组网互通:支持数据透传、多种系统互联互通,多媒体业务实时交互;
l 跳频技术干扰影响小
规格名称 | 规格描述 | |
系统参数 | ||
频率范围 | 300MHz~5.8GHz(频段可定制) | |
射频带宽 | 5/10/20/40MHz | |
调制方式 | COFDM | |
星座调制 | BPSK/QPSK/16QAM/64QAM(自适应) | |
传输速率 | 峰值90Mbps@20MHz | |
接收灵敏度 | -103dBm@5MHz | |
传输距离 | 单跳传输≥5km(通视环境) | |
WIFI | 支持2.4G wifi功能 | |
发射功率 | 2W | |
视频输入 | 支持HDMI IP网络视频输入和wifi视频接入 | |
语音对讲 | 选配手咪或耳机 | |
组网功能 | 组网能力 | 支持64节点以上 |
组网跳数 | >8跳 | |
入网时间 | 系统启动后5s入网 | |
网络拓扑 | 链状、星型、网状网等 | |
网络透传 | 支持二层透明传输功能 | |
系统功能 | ||
外设接口 | 网口、音频、串口等接口 | |
视频输入 | 支持IP、WIFI输入 | |
控制功能 | 支持网络管理系统平台 | |
系统参数 | ||
加密方式 | AES128/AES256 | |
供电方式 | 配备可拆卸式锂电池(14.8V60Wh) | |
设备功耗 | 峰值功耗≤20W、待机功耗≤10W | |
设备接口 | ||
天线接口 | TNC型×2 | |
GPS接口 | SMA头 | |
WIFI接口 | SMA头 | |
以太网接口 | 航空插头 | |
物理指标 | ||
设备尺寸 | 75*35*250mm(含电池) | |
设备重量 | 约850g(含电池) | |
防护等级 | IP65 | |
工作温度 | (-40℃~+75℃) |
