产品介绍
用于灾害事故现场或现场指挥部多路音视频数据的汇聚交换,并通过公网传输模块或卫星通信等链路传输设备实现音视频信息的汇聚、切换、转发等功能。显示屏采用高亮屏≥3个,能够接入现场音视频信号(包括无人机图像、单兵图传图像、布控球图像、摄像机图像、麦克风、音箱、手持电台等),具备多个HDMI/SDI等音视频输入输出接口,完成现场采集音视频信号接入、监控、切换、回传等功能,并将音视频信息及调度数据信息通过4G/5G、卫星便携站发送到指挥中心。内置电池,独立电池供电可使用≥2h,重量≤20kg。

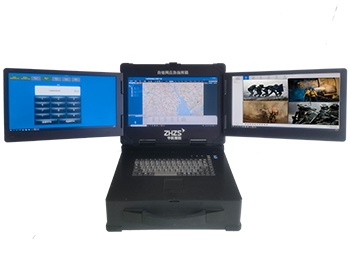

产品设计以一体化、集成化、便携化为核心,以质量和满足客户需求为设计原则。产品采用了多屏协同显示控制设计,为用户提供了三块监视屏,其中三屏采用翻折式设计(单屏尺寸为 15 寸),三屏联动使用,实现了多路高清视频源同步显示和三分屏预监的功能。设备内置视频切换模块,可将内外部视频源进行任意切换显示;同时内置中央控制模块,可将视频切换模块、视频编解码模块等在一个控制界面进行控制;设备支持2U模块接入;在保证产品小型化、轻量化的同时,也确保了设备的可靠性和抗震性,产品采用了模块化设计,提供智能融合调度模块、视频编解码模块、宽带自组网模块、窄带对接模块、应用服务器模块、综合接入模块和多网路由传送模块等多种功能模块。便携箱设计标准的模块接口,用户可以根据需求自由选择各种版本的便携箱和内部模块组合使用

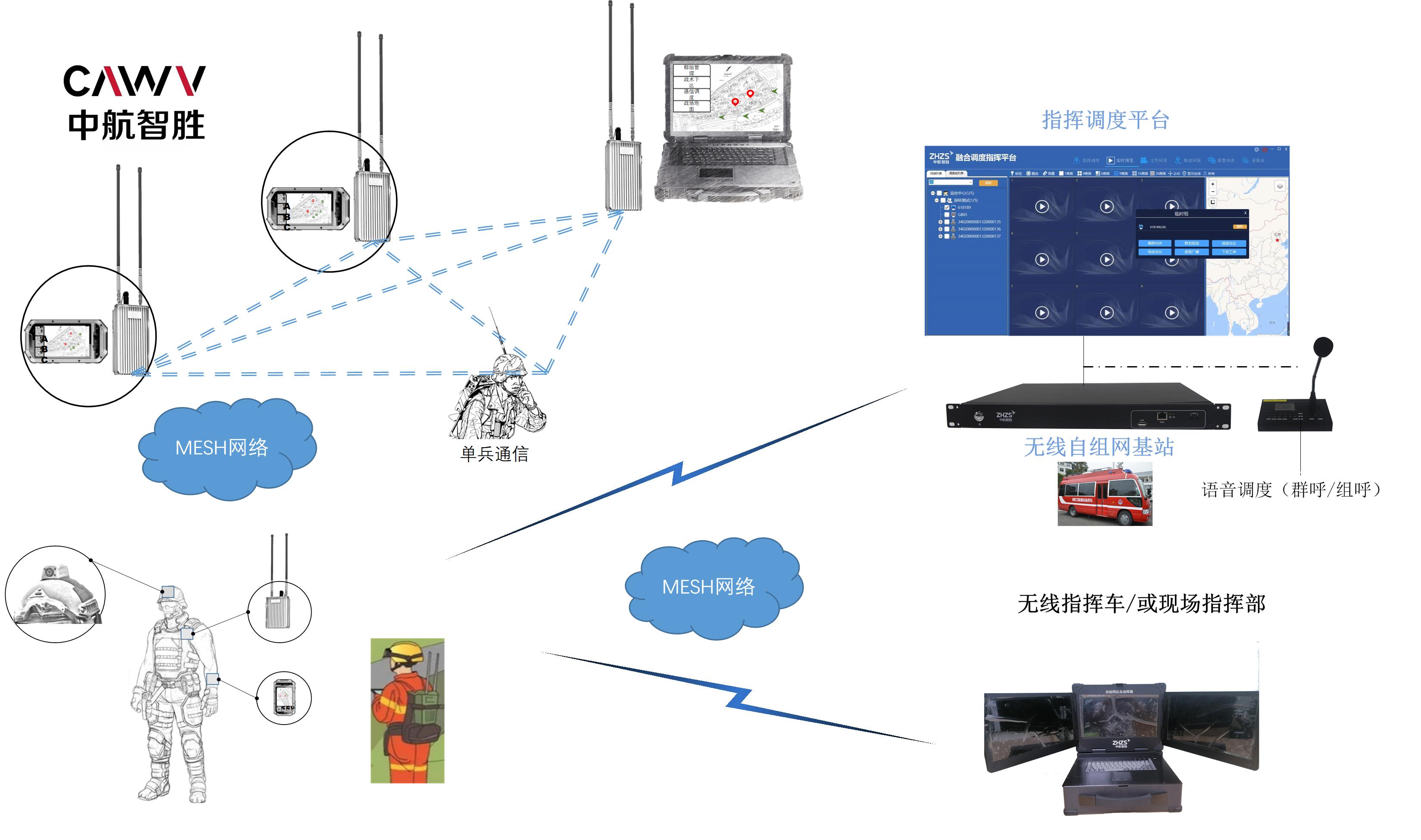

l 无中心组网:节点地位对等,即可作为终端节点、中继节点或中心节点;
l 可集成视频会议终端内置MCU
l 对讲ROIP网关 SIP服务器
l 数字广播终端网关
l IP电话/数字对讲网关
l 多卡聚合路由网关
l 任意结构组网:节点自动识别选择带宽数据最优路由;
l 安全保密性:通过工作频点、载波带宽、扰码等层层加密,支持AES128/256;
l 抗干扰、抗毁:采用COFDM、MIMO、ARQ等技术,提高数据带宽与抗干扰性能;
l 多节点灵活组网:根据信道质量、速率、误码等指标,自动计算链路路由,灵活组网;
l 全IP组网互通:支持数据透传、多种系统互联互通,多媒体业务实时交互;
l 跳频技术干扰影响小
规格名称 | 规格描述 | |
系统参数 | ||
频率范围 | 300MHz~5.8GHz(频段可定制) | |
射频带宽 | 5/10/20/40MHz | |
调制方式 | OFDM | |
星座调制 | BPSK/QPSK/16QAM/64QAM(自适应) | |
传输速率 | 峰值90Mbps@20MHz | |
接收灵敏度 | -103dBm@5MHz | |
传输距离 | 单跳传输≥5km(通视环境) | |
WIFI | 支持2.4G wifi功能 | |
发射功率 | 10W | |
视频输入 | 支持HDMI IP网络视频输入和wifi视频接入 | |
语音对讲 | 选配手咪或耳机 | |
组网功能 | 组网能力 | 支持64节点以上 |
组网跳数 | >8跳 | |
入网时间 | 系统启动后5s入网 | |
网络拓扑 | 链状、星型、网状网等 | |
网络透传 | 支持二层透明传输功能 | |
系统功能 | ||
外设接口 | 网口、音频、HDMI等接口 | |
视频输入 | 支持IP、WIFI输入 | |
控制功能 | 支持网络管理系统平台 | |
系统参数 | ||
加密方式 | AES128/AES256 | |
供电方式 | 配备可拆卸式锂电池(24.V160Wh) | |
设备功耗 | 峰值功耗≤20W、待机功耗≤10W | |
设备接口 | ||
天线接口 | TNC型×2 | |
GPS接口 | SMA头 | |
WIFI接口 | SMA头 | |
以太网接口 | 航空插头 | |
物理指标 | ||
设备尺寸 |
410 * 315 * 126mm便携机箱(小巧便携,可以长时间365天开机使用) |
|
设备重量 | 约10kg(含电池) | |
防护等级 | IP65 | |
工作温度 | (-40℃~+75℃) |
