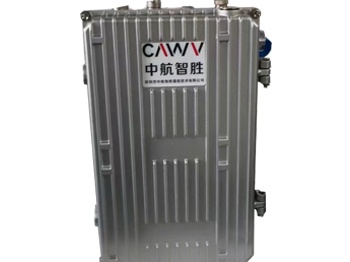

产品介绍
行业应用广:无人机中继图像传输,机器人图像传输。
l 无中心组网:节点地位对等,即可作为终端节点、中继节点或中心节点;
l 任意结构组网:节点自动识别选择带宽数据最优路由;
l 安全保密性:通过工作频点、载波带宽、扰码等层层加密,支持AES128/256;
l 抗干扰、抗毁:采用COFDM、MIMO、ARQ等技术,提高数据带宽与抗干扰性能;
l 多节点灵活组网:根据信道质量、速率、误码等指标,自动计算链路路由,灵活组网;
l 全IP组网互通:支持数据透传、多种系统互联互通,多媒体业务实时交互;
l 跳频技术干扰影响小

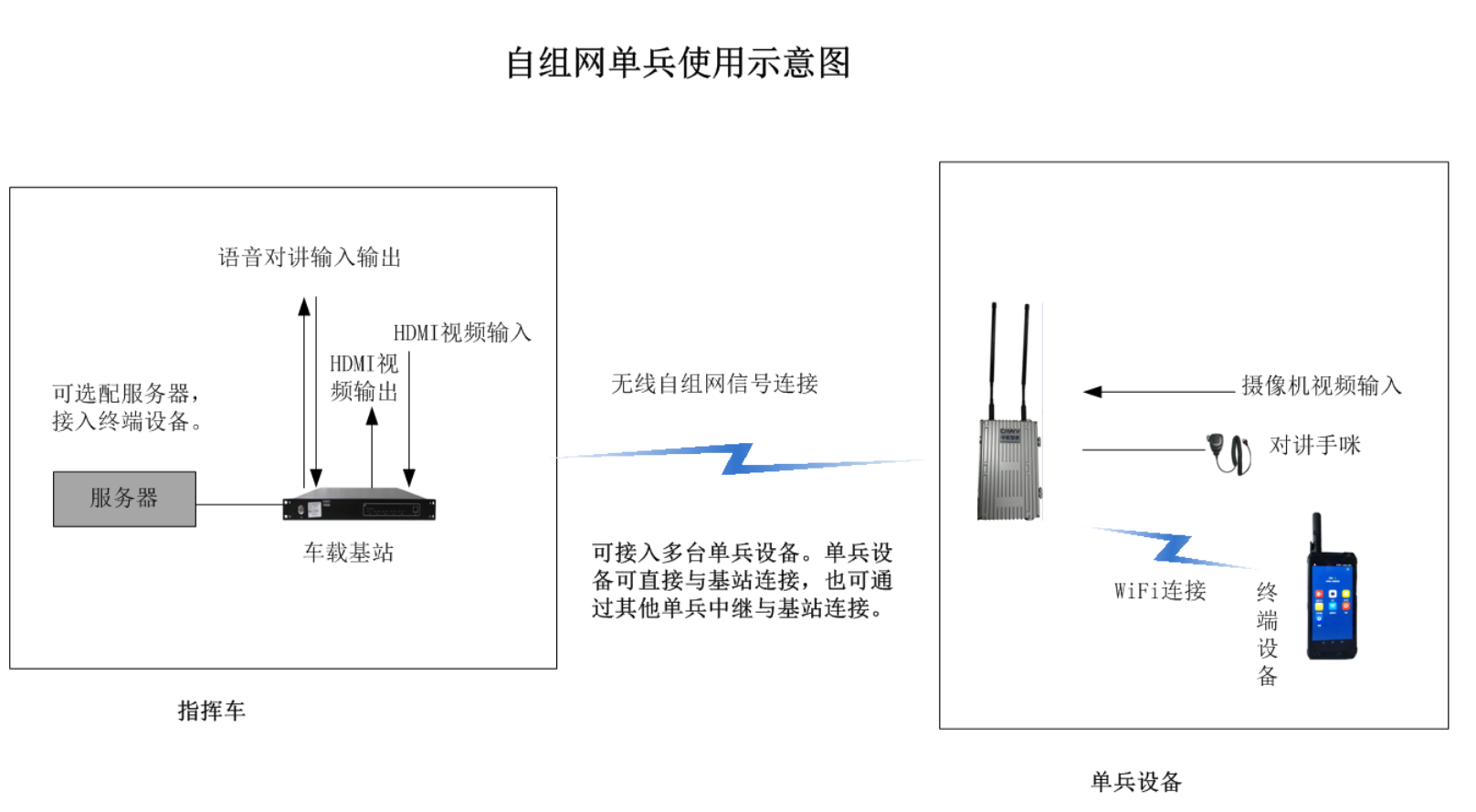

l 单兵图传支持4G/5G全网通网络,支持以太网接口、外置音视频接入、外接热成像仪等,对多条连接线集成至一条线路、一个接口,基于蜂窝组网技术的单兵音视频采集装备应内置麦克风及扬声器。
兼容性要求:支持GB/T 28181协议,可根据要求,接入使用方图像综合管理平台,指挥中心可实时调度视频、云台控制、发起语音对讲、
获取定位信息等
规格名称 | 规格描述 | |
系统参数 | ||
频率范围 | 300MHz~5.8GHz(频段可定制) | |
射频带宽 | 5/10/20/40MHz | |
调制方式 | COFDM | |
星座调制 | BPSK/QPSK/16QAM/64QAM(自适应) | |
传输速率 | 峰值90Mbps@20MHz | |
接收灵敏度 | -103dBm@5MHz | |
传输距离 | 单跳传输≥5km(通视环境) | |
WIFI | 支持2.4G wifi功能 | |
发射功率 | 2W | |
视频输入 | 支持HDMI IP网络视频输入和wifi视频接入 | |
语音对讲 | 选配手咪或耳机 | |
组网功能 | 组网能力 | 支持64节点以上 |
组网跳数 | >8跳 | |
入网时间 | 系统启动后5s入网 | |
网络拓扑 | 链状、星型、网状网等 | |
网络透传 | 支持二层透明传输功能 | |
系统功能 | ||
外设接口 | 网口、音频、串口等接口 | |
视频输入 | 支持IP、WIFI输入 | |
控制功能 | 支持网络管理系统平台 | |
系统参数 | ||
加密方式 | AES128/AES256 | |
供电方式 | DC12.8V~28V | |
设备功耗 | 峰值功耗≤10W、待机功耗≤2W | |
设备接口 | ||
天线接口 | N-KKF型×2 | |
以太网接口 | 航空插头 | |
物理指标 | ||
设备尺寸 | 330*200*110mm(含电池) | |
设备重量 | 约1850g(含电池) | |
防护等级 | IP65 | |
工作温度 | (-40℃~+75℃) |
