武警消防移动视频指挥系统，根据武警消防系统的实际需求特别研制，完全适用于突发性事件或其它特殊情况的现场处理和控制。现场实时情况需要实时而迅速地传回指挥中心，而事发地点又通常具有不确定性，移动视频系统发挥出强劲的技术优势和灵活反应能力，通过4G 无线视频技术将现场情况及时传回指挥中心，便于远程指挥和调度，降低危险性，极大地缩短反应时间、增强战斗力。

       武警消防移动视频指挥系统，可实现对现场情况/救火过程的实时录像，同时采用多种无线传输方式将录像文件保存到中心录像文件数据库，以便后续查询取证。

       本监控系统采用手持式4G单兵图像传输设备和便携式4G图像传输设备配合使用，便携式设备配备方向可控摄像单元，可以环顾周围360度现场情况，可选配远距离探照灯，可应对深夜环境下的工作。监控管理中心可连接视频监控管理平台实时调度管理各个消防车辆，统一指挥。

       由于武警消防系统的工作特点是移动性、突发性、紧急性、危险性。针对此用户特殊的需求，做出以下需求分析：

       为了更好地达到用户单位的要求，提高远程监控的可靠性，本司制作武警消防4G便携单兵远程视频监控指挥系统整体解决方案。本方案以严格满足客户要求为宗旨，须具有较高的可靠性和实用性：

      （1）现有武警消防车配备便携式4G图像传输设备，随车出警；执法人员配备4G单兵图像传输设备，实时图像通过4G 网络传输至视频服务器平台，经由Internet传输到指挥中心客户端；

      （2）管理监控中心通过Internet可以实时监视前端现场画面，进行远程监控管理，根据不同的用户设定相应的用户权限，控制P云台转向和镜头变焦，并可与前端双向语音对讲，方便领导了解现场情况和远程指挥；

      （3）4G图像传输设备，同时生成2种码流，图像实时显示在中心的监控平台上，同时把图像直接存在设备SD卡上；

      （4）图像也可以统一存储到武警消防指挥中心的电脑和服务器平台上，进行多重备份，方便录像资料的备份和应急查询；

      （5）4G设备具备GPS模块，这样管理者在中心可以实时看到现场周围的视频的同时，准确了解人员和车辆的位置和运动轨迹。

系统总体方案设计

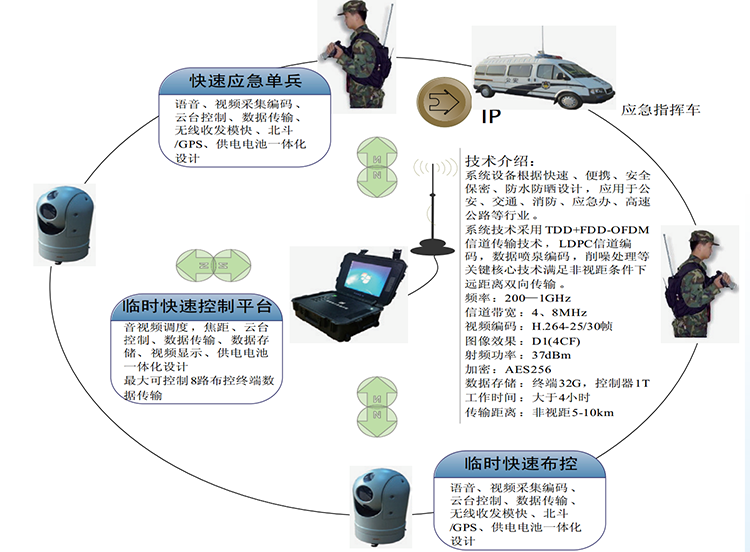

1.系统方案示意图

2.系统方案拓扑图

3. 项目基本描述

       本系统设计是基于4G无线传输的视频监控系统，便携式4G图像传输设备随消防车出警，达到现场后就地快速架设，利用4G传输视频信号，无需铺设网线，极大地降低建设成本，同时可以轻松实现随时随地的远程视频监控，视频资料可以随时进行录像，方便检索查阅。另外执法人员佩戴4G单兵图像传输设备，近距离拍摄记录现场画面，并且指挥中心能够直接通过双向语音指挥到个人。系统的设计充分考虑了系统扩展性，系统扩展时只需添加4G设备，既不影响系统的正常运行，又能实现系统的方便扩展。相比传统视频监控具有不可替代的优势。

       整个系统分为前端视频监控系统和监控中心两部分：

       前端视频监控系统：具体设备包括便携式4G图像传输设备和4G单兵图像传输设备。便携式4G图像传输设备主要包括机架式云台摄像机，话麦等，带显示屏。架设方便快捷。4G单兵图像传输设备由前方执法人员随身佩戴，小巧不影响行动。

       前端视频监控设备将摄像机采集的各监控点视频图像并经过压缩编码后通过4G上传到监控中心，实现视频的远程观看。同时可以根据监控中心的操作发出的命令来控制视频切换、镜头变焦、近景/远景、光圈调节等以及控制云台上下、左右和自动巡视等动作。具体设计为：

      （1）武警消防车采用便携式4G图像传输设备和云台摄像机，执法人员佩戴4G单兵图像传输设备，完成对所有监控站点的布设；

      （2）前端设备的电源由电池来提供，任何地点都保证设备能够开启。

      （3）前端设备自动拨号无线上网，获取一个动态公网IP地址。拨号成功之后，通过4G 无线通道，把通过编码后的图像信息流，主动发送到4G网关程序中。

      （4）4G网关程序的安装位置必须有固定的公网IP地址，或在有固定公网IP地址的局域网中，端口可由用户自行更改！

      （5）用户通过监视器软件，连接到4G网关程序中，获取视频或控制摄像机。

       监控中心：在监控中心机房，配置1台服务器分别作为中心服务器（无线视频网关）、存储服务器、以及监控主机，实现对各监控点视频的管理、存储和视频浏览，以及对前端摄像机的控制。

     （1）中心服务器上安装“中航智胜服务器管理平台软件”，负责对整个系统的管理；

     （2）监控主机安装“中航智胜视频监控管理软件”，负责各监控点视频资料的图像。可进行录像、抓拍、语音对讲、GPS轨迹监控查询、视频下载回放等操作。录像所需硬盘空间大小由录像视频数目、录像时间长短、录像保存周期，图像质量、帧率以及画面复杂度等决定。通常便携设备1路运动画面1小时的录像文件大小在800M左右，手持设备运动画面1小时的录像文件大小在250M左右，例如：便携设备10路视频录像3天，每天录像3小时，所需磁盘空间：800M/H×3H×3天×10路≈72G；

“客户端”软件也可具有对前端云台摄像机姿态调整等功能。

     （3）监控中心安装大屏液晶电视，将前端视频图像显示出来。可接大屏显示，支持100路以上同时显示。

4.设备和监控中心客户端基本功能

4.1便携式4G图像传输设备基本功能和特点：

       高强度野外用手提箱——设备和配件都集成到野外防水型手提箱中，防水,防尘，并可有效抵抗碰撞

       双向语音对讲——  与指挥中心双向语音对讲

       本地抓拍、报警——支持本地抓拍、报警功能，及时的反应现场情况，提高应急指挥效率

       云台控制——支持本地及客户端云台控制功能

       长时间连续工作——  内置大容量锂电池组，无外部供电时最大可持续工作8小时以上，也可根据应用需要增加电池容量

     本地显示—— 9寸液晶屏，支持本地显示,云台控制功能，及时选择最佳监控场景

     SD卡存储—— 根据客户需求可定制带双SD卡存储的设备

4.2  4G单兵图像传输设备基本功能和特点：

    体积小，携带方便

    双向语音对讲—指挥中心和前端可以双向语音对讲，及时下达指令

    报警功能—前端可以主动报警，及时反馈现场情况

    电池内置—工作时间5小时，工作时间长

    Micro-SD卡存储—Micro-SD卡存储容错性强，数据不易丢失

    支持录像自动循环覆盖功能

4.3 监控中心客户端基本功能：

（1）实时视频

       即时的视频浏览，支持多画面同时浏览，消防车辆位置信息、设备状态、GPS地图展现等功能。监控中心能远程调看任意设备任意通道的视频图像，对现场发生的任何动作与事件，监控中心都能实时监控，并可呈现在客户端计算机或电视墙上。

（2）多画面监控

       PC客户端上可以实现对多个监控设备的显示，实时图像显示在指定的一个或多个显示器上，可以选择1、4、6、8、9、16、25、36等多种画面分割，以适应各种应用需求，并可以实现全屏显示。

（3）GPS定位监控

       设备GPS定位，支持对所有管理区域消防车辆，人员快速、准确跟踪消防车辆、执法人员位置，并通过电子地图来显示车辆和人员所在位置，支持单车、多车显示模式，当设备发生报警时，电子地图能第一时间定位报车辆、前方执法人员所在位置，并提示报警信息，提醒工作人员，并处理报警事故。支持Google、MapInfo等主流地图显示，任选多车显示，辅以4画面小窗口监控视频，关注车辆位置信息的同时，还可对重点的位置的视频进行实时监控。

（4）语音监听记录，双向语音对讲

      可监听前端设备声音，同时支持监控中心实时监听和车载4G终端视频同步记录。

（5）信息检索回放

     方便的录像检索、查询方式，可根据时间、存储路径和报警类型等信息检索并下载回放图像。

（6）日记管理

      可查询设备上下线情况、视频丢失、GPS异常等各种报警信息的日志查询；车辆详细信息查询；客户端流量使用查询等；以上日志均可以导出EXCEL文档。

（7）下发任务信息

      多台设备下发任务信息，在设备屏幕上显示。

（8）实时报警抓拍

     前端设备发出报警抓拍信息，可在客户端弹出报警画面和对讲请求。
